一、设备主要技术参数：

1、用途

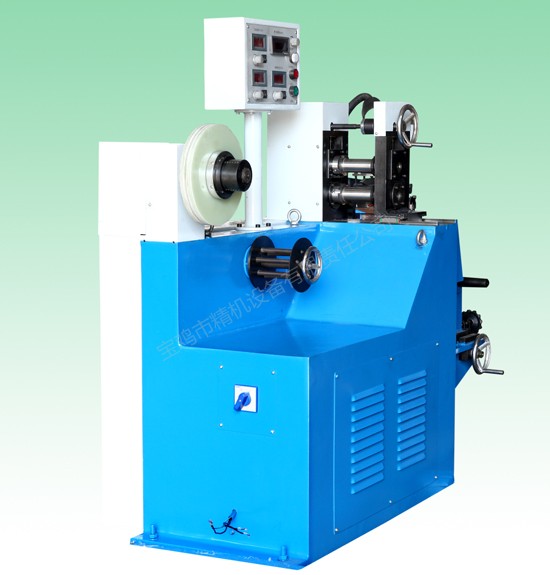

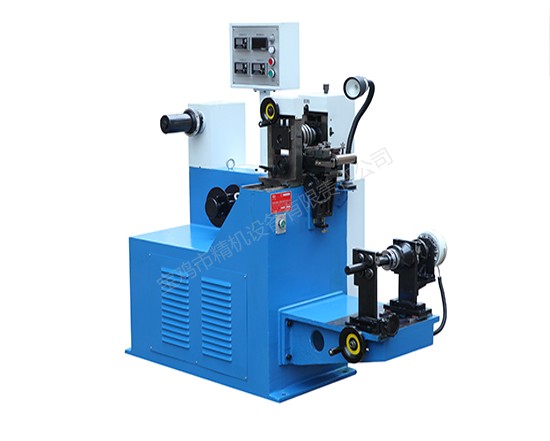

本滚剪机用于进行金属带料的纵向剪切工作，并且将分切后的窄条重新卷绕成卷。

本机具有操作方便、切割质量高、材料利用率高、切割速度可无级调速等特点。

2、主要技术数据；

2.1、剪切带料厚度： 0.02mm~0.4mm

2.2、剪切带料最大宽度： 80mm

2.3、原料卷最大外径： φ300mm

2.4、原料卷内径： φ50mm

2.5、放卷最大重量： 80kg

2.6、最小切割宽度： 1mm

2.7、滚刀直径： φ90mm

2.8、刀轴直径： φ35mm

2.9、切割速度： 10~90m/min

2.10、切割条数： ≤12条

2.11、收卷内径： φ75mm

2.12、收卷最大外径： φ250mm

2.13、设备重量： 800kg

2.14、电动机： 1.1KW

二、设备简述

1、放卷主轴为φ30mm，放卷轴向移动以及纵向摆动来保证带料在进入剪切工位时不会发生大的偏移，起到纠偏作用。放卷类型为被动放卷，磁粉制动器提供阻尼和急停刹车。

2、剪切机入料导向台可以上下、左右、前后调节，调节均通过直线导轨导向，方便操作，保证移动的位置精度。上刀轴提升有左、右同步升降装置，操作简单，方便对刀。

3、收卷部分为双收卷，收卷轴均由线性良好的磁粉离合器来调节收卷的张力，恒扭矩，张力稳定，调整精度高，重复性好。保证带材卷取整齐。

4、整机采用变频调速控制，传动采用高精度齿形带，运转平稳无噪音。
