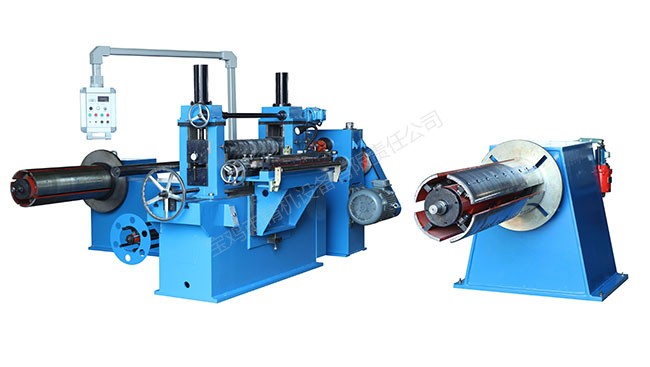

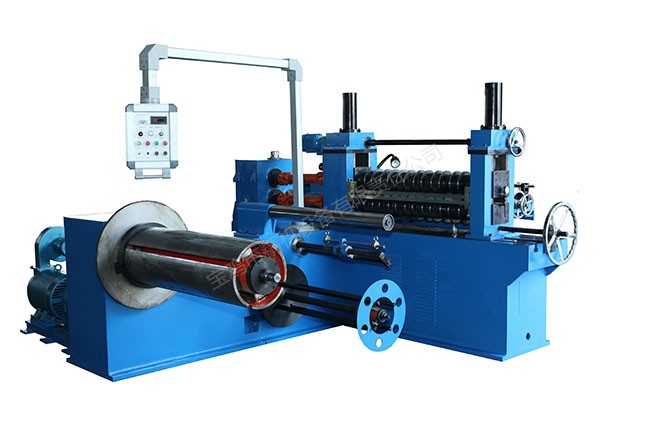

JMGJ1000mm型纵切滚剪机技术参数

一、 设备主要技术参数：

1、用途

本纵剪机用于进行金属带料的纵向剪切工作，并且将分切后的窄条重新卷绕成卷。本机具有操作方便；切割质量高；材料利用率高；切割速度可无级调速等特点。

2、主要技术数据

2.1、剪切带料材质：不锈钢及各种金属带材

2.2、剪切带料厚度：0.1mm~1.5mm

2.3、剪切带料最大宽度：1000mm

2.4、剪切标高：1000mm

2.5、最小切割宽度：10mm (δ≤ 0.8mm)

2.6、滚刀直径：φ180

2.7、刀轴直径：φ100mm

2.8、切割速度：10~60m/min

2.9、切割条数：最多12条( δ≤0.8mm)

2.10、收卷内径：φ350mm

2.11、收卷最大外径：φ600mm

2.12、收卷最大重量：1500kg

2.13、设备重量：4000kg

2.14、外形尺寸（长X宽X高）：6米X4米X2米

2.15、剪切电动机：15KW

2.16、收卷电动机：力矩电机160N

2.17、减速机：斜齿轮硬齿面减速机

二、设备简述：

1、放卷机为带阻尼被动放卷，并配有停车制动功能，卷筒外径φ350mm，有效长度1000mm，可背瓦至φ500mm，为手动涨缩结构。

2、剪切机部分用JMGJ45A结构，刀轴直径为φ100mm，有效长度1000mm，导向台侧导板可单独调整，剪切功率15KW电机，双排链传动，收边料装置配有左右排线装置，保证边丝卷绕均匀。

3、收卷卷筒外径φ350mm，有效长度1100mm，卷筒手动涨缩。收卷动力为力矩电机驱动，经减速机双排链传递给收卷卷筒，力矩大小可通过控制器来调节。

4、剪切电机采用变频调速控制，速度10~60m/min可调，收卷采用力矩电机驱动，调节力矩控制器电位器即可调整卷取力矩大小。

5、此设备不含刀具，刀具需用户提供剪切规格后另行订货。
