一、设备主要技术参数：

1、用途

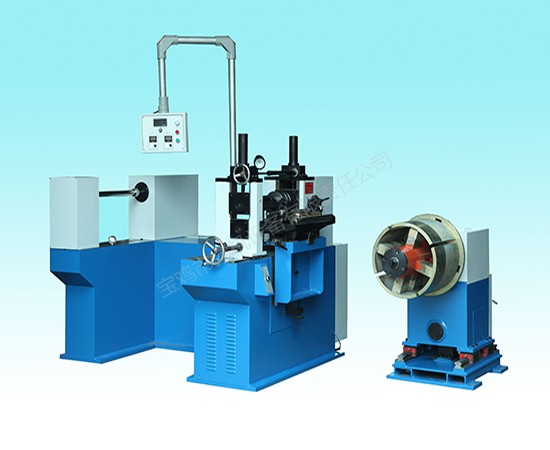

本纵剪机用于进行金属带料的纵向剪切工作，并且将分切后的窄条重新卷绕成卷。

本机具有操作方便；切割质量高；材料利用率高；切割速度可无级调速等特点。

该设备主要用于剪切精密薄带、镍合金、钛合金及各种贵金属带材。

2、主要技术数据

2.1、剪切带料厚度：0.025mm~0.6mm

2.2、剪切带料最大宽度：420mm

2.3、原料卷最大外径：φ650mm

2.4、原料卷内径：轴φ100mm

筒外径φ160mm

2.5、放卷最大重量：1000kg

2.6、最小切割宽度：4mm

2.7、滚刀直径：φ130mm

2.8、刀轴直径：φ60mm

2.9、最大切割速度：60m/min

2.10、切割条数（MAX）：12条

2.11、剪切精度：宽度公差：0～0.02 mm

剪切毛刺：≤0.01 mm

剪切侧弯：≤1 mm/M（带宽大于20 mm）

2.12、收卷卷筒直径：塑料收卷筒内径φ35mm

外径φ40mm

2.13、收卷最大外径：φ200mm（重量10公斤）

2.14、电动机：4KW

2.15、减速器：摆线针轮减速器

二、主要部件简述

1、开卷机

开卷机将成卷的带材展开，供纵剪机分切。卷筒为悬臂式手动涨缩四棱锥结构，开卷机整体沿轨道移动调整位置，来实现带材进料的对中，轨道采用HIWIN直线导轨副，磁粉制动器刹车。

卷筒公称直径：φ100 mm（筒体φ100 mm）

2、纵剪机

纵剪入口端设有导向装置，侧导板可以沿左右、前后方向调整，导向装置也可随剪切刀具的刃磨作上下调整，导向装置轨道均采用HIWIN直线导轨副，方便操作，保证移动的位置精度。

下刀轴采用固定式，上刀轴升降采用自锁式机构和左右同步升降机构，有间隙消除环节，指针显示调节量，活动牌坊可移出，便于装换刀具，移出轨道采用HIWIN直线导轨副。

纵剪动力采用交流电机，经减速机通过同步齿形带以及齿轮副传至上、下刀轴。

剪切动力：4KW

3、卷取装置

卷取采用双支撑结构，卷取张力大小可以通过调节收卷装置的磁粉离合器的控制器来实现。

卷筒公称直径：φ35 mm

4、电控系统

电控系统采用变频调速，操作台安装在纵剪机上。
